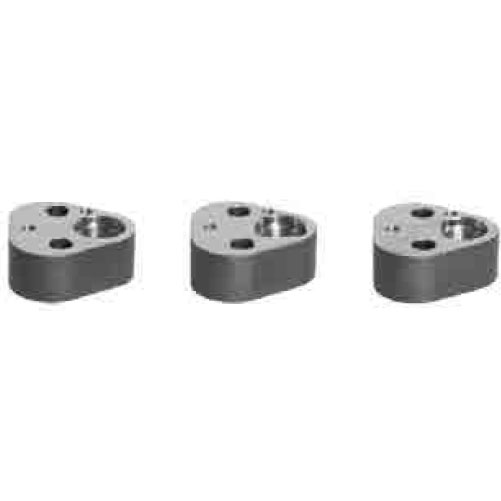

セレクトリテーナ　標準手動式

セレクトリテーナ　標準手動式

画像にマウスを合わせてイメージを拡大する

  • セレクトリテーナ　標準手動式
  • セレクトリテーナ　標準手動式
  • セレクトリテーナ　標準手動式
  • セレクトリテーナ　標準手動式
  • セレクトリテーナ　標準手動式
  • セレクトリテーナ　標準手動式
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
20,284円 ～ 33,748円
税込価格
22,312円 ～ 37,123円

手動式での出し入れを切り替えることができるセレクトリテーナ（パンチ切換ユニット...

詳細情報を確認する

(i)ご注意

  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

無料3D-CADライブラリー申し込み受付中

型番

未確定12件の候補があります。

Loading...

商品情報

P.927の注意事項及び P.928のセレクトリングとパンチの組み付けについてをご確認ください。

外形図・製品仕様

セレクトリテーナセット－標準タイプ・手動式－
セレクトリテーナセット－標準タイプ・手動式－
（1） [ M ]材 質 SCM420相当
 [ H ]硬 度 55～58HRC（深度1mm）
 [ S ]表面処理 四三酸化鉄皮膜（Fe3O4）
（2）（3） [ M ]材 質 SKS3
 [ H ]硬 度 56～60HRC
（4）
[ M ]材 質 SKD11相当
 [ H ]硬 度 56～60HRC
型式
刃先形状セレクトリテーナセット-標準タイプ・手動式- 用刃先形状セレクトリテーナセット-標準タイプ・手動式- 用
SLS-EHSLS-FH

パンチストロークは10mmです。

規格表

型式ABC ELWD1F 付属品
TypeD

セレクトリテーナセット-標準タイプ・手動式-

104424122070112594～124（6）CB10-60
（7）MSTM8-45
（8）スクリュープラグM10
（9）スクリュープラグM3
134828152373153197～127
1697～132
205030202575173599～139
2558382527772340101～141
3268483231813047105～155

■注意事項

  • ハイテン材及び板厚の厚いものの打抜き並びにスラスト荷重がかかる打抜きの場合は、内部部品の耐久性上、破損や作動不良が発生する恐れがあります。事前に使用条件等を
    確認・検討し、ご了承の上でご使用ください。
  • 本体を垂直に取付けた場合、打ち抜き時の振動によりセレクトバーが下方に移動し、作動不良を起こす可能性があります。
  • セレクトリテーナは自動車用鋼板等の打ち抜き用に開発したもので、紙やフィルムなどのクリアランスの小さい打ち抜きには適しません。
  • セレクトリテーナの取付ボルトを適正締付けトルク以上の力で締付けると、パンチの摺動穴が弾性変化してパンチの作動不良が発生する場合があるのでご注意ください。
    （推奨締付トルクはプレス金型用標準部品2017カタログ>>こちらをご参照ください。）
  • セレクトバーはパンチを入れてから動かしてください。パンチを入れないとスプリングが曲がり作動不良の原因となります。
  • ツバ厚5 +0.03/+0.01のパンチをご使用ください。

注文例

セレクトリテーナセット－標準タイプ・手動式－

出荷日

セレクトリテーナセット－標準タイプ・手動式－

関連情報

使用例
