ミスミ

刻印パンチ　フリータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.865

評価 3.8平均満足度3.8 この商品のレビューをみる（6件）

通常価格(税別): -

税込価格: -

フリータイプの刻印パンチです。材質はダイス鋼です。文字数は3文字までとなります...

詳細情報を確認する

種別：

フリー指定タイプ

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

無料3D-CADライブラリー申し込み受付中

型番

未確定661件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

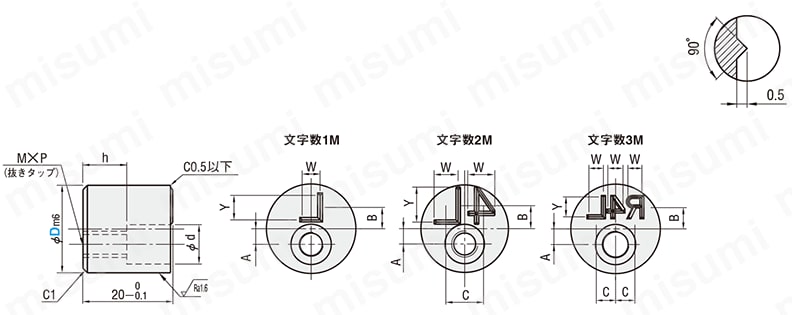

外形図・製品仕様

Type	材質	文字数	硬度	取付ボルト
TCPBS	SKD51相当（ハイス鋼）	1M（1文字）	61～64HRC	M5
TCPBW		2M（2文字）
TCPCT		3M（3文字）
TCPBWT		1M（1文字）		M8
TCPCTT		1M（1文字）		M8

規格表

A	B	C	M×P	d	h	W	Y	D_m6		取付ボルト	文字数	型式		CHR
												Type	D	文字
												ダイス鋼	D	文字
2	5.2	-	M6×P1.0	9	10	2.5	3.5	16	+0.018 +0.007	M5	1M	TCPBS	16	0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
3.5	5.2	-				4	6	20	+0.021 +0.008				20
5.5	4	-				6	8	24					24
3.5	4.75	5.6				4	5.5	20			2M	TCPBW	20
5.5	4	8				6	8	24			2M	TCPBW	24
5.5	4	5				4	6	24			3M	TCPCT	24
4.5	5.8	8	M10×P1.5	13.5	7	5.5	5.5	24	+0.021 +0.008	M8	2M	TCPBWT	24
4.5	6	5	M10×P1.5	13.5	7	3.3	5	24	+0.021 +0.008	M8	3M	TCPCTT	24

注文例

見積・注文方法

本製品は商品ページから発注はできません。お手数ですがWOS「型番見積/注文」より、指定文字を入力の上、ご注文ください。

出荷日

追加工

型番リスト

表示件数:

型番	文字数	D(外径/シャンク径)(mm)	取付ボルト	文字指定	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TCPBS16-[0-20/1]	1文字フリー指定	16	M5	-	10	1個	-( - )	3日目
TCPBS16-[A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z]	1文字フリー指定	16	M5	-	10	1個	-( - )	3日目
TCPBS20-[0-20/1]	1文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBS20-[A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z]	1文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBS24-[0-20/1]	1文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBS24-[A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z]	1文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW20-[0A,0B,0C,0D,0E,0F,0G,0J,0K,0L,0M,0N,0O,0P,0R,0T,0W,0Y,1A,1B,1C,1D,1E,1F,1G,1H,1I,1J,1K,1L,1M,1N,1O,1P,1R,1S,1U,1V,2A,2B,2C,2D,2E,2F,2G,2H,2J,2K,2L,2M,2N,2O,2P,2R,2S,2T,2U,2W,2X,3A,3B,3C,3D,3E,3F,3G,3H,3J,3K,3L,3M,3N,3O,3P,3Q,3R,3S,3T,3U,3V,3W,3Z,4A,4B,4C,4D,4E,4F,4G,4H,4I,4J,4K,4L,4M,4N,4O,4P,4R,4S,4T,4U,4W,4X,4Y,4Z,5A,5B,5C,5D,5E,5F,5G,5H,5J,5K,5L,5M,5N,5O,5P,5R,5S,5T,5V,5W,5X,6A,6B,6C,6D,6E,6F,6G,6H,6I,6J,6K,6L,6M,6N,6O,6P,6R,6S,6U,6V,6W,6X,7A,7B,7C,7D,7E,7F,7G,7I,7J,7K,7L,7M,7N,7O,7P,7R,7T,7W,7X,8A,8B,8C,8D,8E,8F,8G,8H,8J,8K,8L,8M,8N,8O,8P,8R,8T,8W,8Z,9A,9B,9C,9D,9E,9F,9G,9H,9J,9K,9L,9M,9N,9O,9P,9R,9U,9X,AA,AB,AC,AD,AE,AF,AG,AH,AI,AL,AN,AO,AP,AQ,AR,AS,AT,AU,AV,AX,BA,BB,BC,BD,BE,BF,BH,BI,BJ,BK,BL,BM,BN,BO,BP,BQ,BR,BS,BT,BU,BW,BX,BY,BZ,CA,CB,CC,CD,CE,CF,CG,CH,CI,CJ,CK,CL,CM,CN,CP,CQ,CR,CS,CT,CU,CV,CX,CY,DA,DB,DC,DD,DE,DF,DG,DH,DI,DK,DL,DM,DN,DP,DR,DS,DV,DW,DX,EA,EB,EC,ED,EE,EF,EI,EL,EM,EN,EO,EP,ER,ET,EU,EV,EW,EX,EZ,FA,FB,FC,FD,FF,FG,FJ,FK,FL,FM,FN,FP,FR,FS,FT,FU,FV,FX,GA,GB,GD,GF,GH,GK,GL,GM,GN,GO,GP,GR,GW,GY,HA,HB,HC,HD,HF,HG,HH,HI,HJ,HL,HM,HN,HO,HP,HR,HS,HT,HU,HV,HW,HX,IA,IB,IC,ID,IE,II,IL,IN,IR,IT,IV,JA,JB,JE,JH,JI,JL,JM,JN,JO,JP,JR,JT,JU,JW,KA,KB,KC,KD,KE,KF,KI,KJ,KL,KN,KO,KP,KR,KS,KT,KV,KW,KY,LA,LB,LC,LD,LE,LF,LG,LH,LI,LJ,LK,LL,LM,LN,LO,LP,LQ,LR,LS,LT,LU,LV,LW,LY,MA,MB,MC,ME,MF,MG,MH,MJ,ML,MM,MN,MO,MQ,MR,MS,MT,MU,MX,NA,ND,NE,NF,NG,NI,NJ,NL,NM,NO,NP,NR,NS,NZ,OA,OB,OC,OF,OK,OL,ON,OO,OR,PA,PB,PD,PE,PF,PG,PH,PI,PJ,PK,PL,PM,PR,PS,PU,PV,PW,PY,QC,QL,QR,QX,RA,RB,RC,RD,RE,RF,RG,RH,RI,RJ,RK,RL,RM,RN,RO,RP,RR,RS,RT,RU,RV,RW,RX,RY,RZ,SA,SB,SC,SD,SE,SF,SG,SH,SI,SJ,SK,SL,SN,SO,SP,SR,SS,SU,SV,SW,SX,TA,TB,TC,TD,TE,TF,TG,TH,TI,TJ,TK,TL,TM,TO,TP,TR,TT,TU,TW,TX,UA,UB,UD,UF,UL,UM,UP,UR,US,VA,VB,VC,VD,VE,VF,VG,VH,VK,VL,VM,VN,VP,VR,VV,WD,WJ,WL,WM,WP,WR,WT,XA,XB,XC,XG,XJ,XL,XM,XO,XP,XR,XX,YF,YG,YH,YL,YQ,YR,YS,YW,ZA,ZF,ZL,ZN,ZR,ZY]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-[10-99/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-A[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-B[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-C[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-D[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-E[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-F[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-G[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-H[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-I[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-J[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-K[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-L[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-M[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-N[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-O[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-P[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-Q[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-R[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-S[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-T[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-U[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-V[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-W[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-X[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-Y[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-Z[0-9/1]	2文字フリー指定	20	M5	-	10	1個	-( - )	3日目
TCPBW20-**	2文字フリー指定	20	M5	※WOSで指定	10	1個	-( - )	3日目
TCPBW24-[0A,0B,0C,0D,0E,0F,0G,0J,0K,0L,0M,0N,0O,0P,0R,0T,0W,0Y,1A,1B,1C,1D,1E,1F,1G,1H,1I,1J,1K,1L,1M,1N,1O,1P,1R,1S,1U,1V,2A,2B,2C,2D,2E,2F,2G,2H,2J,2K,2L,2M,2N,2O,2P,2R,2S,2T,2U,2W,2X,3A,3B,3C,3D,3E,3F,3G,3H,3J,3K,3L,3M,3N,3O,3P,3Q,3R,3S,3T,3U,3V,3W,3Z,4A,4B,4C,4D,4E,4F,4G,4H,4I,4J,4K,4L,4M,4N,4O,4P,4R,4S,4T,4U,4W,4X,4Y,4Z,5A,5B,5C,5D,5E,5F,5G,5H,5J,5K,5L,5M,5N,5O,5P,5R,5S,5T,5V,5W,5X,6A,6B,6C,6D,6E,6F,6G,6H,6I,6J,6K,6L,6M,6N,6O,6P,6R,6S,6U,6V,6W,6X,7A,7B,7C,7D,7E,7F,7G,7I,7J,7K,7L,7M,7N,7O,7P,7R,7T,7W,7X,8A,8B,8C,8D,8E,8F,8G,8H,8J,8K,8L,8M,8N,8O,8P,8R,8T,8W,8Z,9A,9B,9C,9D,9E,9F,9G,9H,9J,9K,9L,9M,9N,9O,9P,9R,9U,9X,AA,AB,AC,AD,AE,AF,AG,AH,AI,AL,AN,AO,AP,AQ,AR,AS,AT,AU,AV,AX,BA,BB,BC,BD,BE,BF,BH,BI,BJ,BK,BL,BM,BN,BO,BP,BQ,BR,BS,BT,BU,BW,BX,BY,BZ,CA,CB,CC,CD,CE,CF,CG,CH,CI,CJ,CK,CL,CM,CN,CP,CQ,CR,CS,CT,CU,CV,CX,CY,DA,DB,DC,DD,DE,DF,DG,DH,DI,DK,DL,DM,DN,DP,DR,DS,DV,DW,DX,EA,EB,EC,ED,EE,EF,EI,EL,EM,EN,EO,EP,ER,ET,EU,EV,EW,EX,EZ,FA,FB,FC,FD,FF,FG,FJ,FK,FL,FM,FN,FP,FR,FS,FT,FU,FV,FX,GA,GB,GD,GF,GH,GK,GL,GM,GN,GO,GP,GR,GW,GY,HA,HB,HC,HD,HF,HG,HH,HI,HJ,HL,HM,HN,HO,HP,HR,HS,HT,HU,HV,HW,HX,IA,IB,IC,ID,IE,II,IL,IN,IR,IT,IV,JA,JB,JE,JH,JI,JL,JM,JN,JO,JP,JR,JT,JU,JW,KA,KB,KC,KD,KE,KF,KI,KJ,KL,KN,KO,KP,KR,KS,KT,KV,KW,KY,LA,LB,LC,LD,LE,LF,LG,LH,LI,LJ,LK,LL,LM,LN,LO,LP,LQ,LR,LS,LT,LU,LV,LW,LY,MA,MB,MC,ME,MF,MG,MH,MJ,ML,MM,MN,MO,MQ,MR,MS,MT,MU,MX,NA,ND,NE,NF,NG,NI,NJ,NL,NM,NO,NP,NR,NS,NZ,OA,OB,OC,OF,OK,OL,ON,OO,OR,PA,PB,PD,PE,PF,PG,PH,PI,PJ,PK,PL,PM,PR,PS,PU,PV,PW,PY,QC,QL,QR,QX,RA,RB,RC,RD,RE,RF,RG,RH,RI,RJ,RK,RL,RM,RN,RO,RP,RR,RS,RT,RU,RV,RW,RX,RY,RZ,SA,SB,SC,SD,SE,SF,SG,SH,SI,SJ,SK,SL,SN,SO,SP,SR,SS,SU,SV,SW,SX,TA,TB,TC,TD,TE,TF,TG,TH,TI,TJ,TK,TL,TM,TO,TP,TR,TT,TU,TW,TX,UA,UB,UD,UF,UL,UM,UP,UR,US,VA,VB,VC,VD,VE,VF,VG,VH,VK,VL,VM,VN,VP,VR,VV,WD,WJ,WL,WM,WP,WR,WT,XA,XB,XC,XG,XJ,XL,XM,XO,XP,XR,XX,YF,YG,YH,YL,YQ,YR,YS,YW,ZA,ZF,ZL,ZN,ZR,ZY]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-[10-99/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-A[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-B[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-C[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-D[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-E[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-F[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-G[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-H[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-I[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-J[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-K[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-L[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-M[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-N[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-O[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-P[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-Q[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-R[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-S[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-T[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-U[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-V[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPBW24-W[0-9/1]	2文字フリー指定	24	M5	-	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

フリータイプの刻印パンチです。材質はダイス鋼です。文字数は3文字までとなります。

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
