カス上がり対策ボタンダイ　－ストレート・レギュラータイプ－ -ノーマル・α処理®-

カス上がり対策ボタンダイ　－ストレート・レギュラータイプ－ -ノーマル・α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 5.0平均満足度5.0 この商品のレビューをみる（9件）
通常価格(税別)
 -
税込価格
 -

ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...

詳細情報を確認する

(i)ご注意

  • α処理®の適用範囲はP≧1です。

無料3D-CADライブラリー申し込み受付中

型番

未確定9,353件の候補があります。

Loading...

商品情報

外形図・製品仕様

レギュラータイプ カス上がり対策ボタンダイ　－ストレ-ト・レギュラ-タイプ－
カス上がり対策ボタンダイ　－ツバ付・レギュラ-タイプ－ 刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P－0.4≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]P≧W [ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- [ ! ]P≧W
[ ! ]P－2R≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-
[ ! ]0.15≦R＜カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- [ ! ]P＞W [ ! ]P＞W
[ ! ]カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- ≧1.5
  （P寸ストレート部1.5mm以上）



[ ! ] α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ] α処理®は刃先先端エッジ部に微小Rがつきます。

シャンク径
D [ T ]公差		[ M ]材質[ H ]母材硬度D寸法型式
ノーマルα処理®
n5SKH51相当61～64HRC4・5SR-MSDSRP-MSD
SKD11相当60～63HRC6～56
SKD11相当60～63HRC8～56SR-SD□SRP-SD□
粉末ハイス鋼64～67HRC6～25SR-PMSDSRP-PMSD
8～25SR-PSD□SRP-PSD□
+0.005/0SKH51相当61～64HRC4・5SRA-MSDSRAP-MSD
SKD11相当60～63HRC6～16
SKD11相当60～63HRC8～16SRA-SD□SRAP-SD□
粉末ハイス鋼64～67HRC6～16SRA-PMSDSRAP-PMSD
8～16SRA-PSD□SRAP-PSD□

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式L指定0.01mm単位0.005mm単位bd

カス上がり対策ボタンダイ -ストレート・レギュラータイプ-

カス上がり対策ボタンダイ -ストレート・レギュラータイプ-

カス上がり対策ボタンダイ -ストレート・レギュラータイプ-

MT※C※
TypeDmin.Pmax.P・Kmax.P・WminR（被加工材板厚）（クリアランス）
（SKH51相当）（4）162022252830   1.00～2.00---MT≧0.15

被加工材板厚は
0.15mm以上より
ご指定頂けます。		C≧0.010

クリアランスは、
0.010mm以上より
ご指定頂けます。


カス上がり対策ボタンダイ -ストレート・レギュラータイプ-

22.4
 （D n5）（D +0.005/0）

カス上がり対策ボタンダイ -ストレート・レギュラータイプ-


SR-MSD		（α処理®）
SRP-MSD
SRA-MSD		（α処理®）
SRAP-MSD		（5）162022252830   1.00～2.50--2.9
（SKD11相当）（6）1620222528303235 1.00～3.00--33.4
 （D n5）（D +0.005/0）81620222528303235 1.00～4.004.001.00
0.15〜w未満
2
カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- のみ		44.4
（ノーマル）（α処理®）（ノーマル）（α処理®）101620222528303235（40）2.00～6.006.001.2066.4

カス上がり対策ボタンダイ -ストレート・レギュラータイプ-

SR-MSDSRP-MSDSRA-MSDSRAP-MSD131620222528303235（40）3.00～8.008.001.5088.4
SR-SDDSRP-SDDSRA-SDDSRAP-SDD161620222528303235（40）5.00～10.0010.002.0010.6
SR-SDRSRP-SDRSRA-SDRSRAP-SDR（20）1620222528303235（40）7.00～12.0012.003.0012.6
SR-SDESRP-SDESRA-SDESRAP-SDE（22）1620222528303235（40）8.00～14.0014.003.0014.6
SR-SDGSRP-SDGSRA-SDGSRAP-SDG（25）1620222528303235（40）10.00～16.0016.003.0016.6
     （32）1620222528303235 15.00～20.0020.004.0020.6
     （38）16202225 30 35 19.00～26.0026.005.0026.6
     （45） 202225 30 35 25.00～35.0035.006.0036.0
     （50） 202225 30 35 33.00～40.0040.007.0041.0
     （56） 202225 30 35 38.00～45.0045.008.0046.0
（粉末ハイス鋼）（6）16202225 30 35 1.00～3.00ーー33.4
 （D n5）（D +0.005/0）816202225 30 35 1.00～4.004.001.0044.4
（ノーマル）
SR-PMSD

SR-PSDD

SR-PSDR

SR-PSDE

SR-PSDG		（α処理®）
SRP-PMSD

SRP-PSDD

SRP-PSDR

SRP-PSDE

SRP-PSDG		（ノーマル）
SRA-PMSD

SRA-PSDD

SRA-PSDR

SRA-PSDE

SRA-PSDG		（α処理®）
SRAP-PMSD

SRAP-PSDD

SRAP-PSDR

SRAP-PSDE

SRAP-PSDG		1016202225 30 35 2.00～6.006.001.2066.4

カス上がり対策ボタンダイ -ストレート・レギュラータイプ-

1316202225 30 35 3.00～8.008.001.5088.4
1616202225 30 35 5.00～10.0010.002.0010.6
（20）16202225 30 35 7.00～12.0012.003.0012.6
（25）16202225 30 35 10.00～16.0016.003.0016.6

※MT（被加工材板厚）およびC（クリアランス）は、カス上がり対策の溝加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]引張強度1177N/mm2（120kgf/mm2）までの被加工材のみに適用可能です。
[ ! ]D＝（4）（5）（6）は カス上がり対策ボタンダイ -ストレ-ト・レギュラ-タイプ-  形状（丸）のみの規格です。カス上がり対策ボタンダイ -ストレ-ト・レギュラ-タイプ-  形状はありません。
[ ! ]D＝（20）（22）（25）（32）（38）（45）（50）（56）はシャンク径公差Dn5のみの規格です。
[ ! ]L＝（40）はシャンク径公差Dm5のみの規格です。

注文例

型式-L-P-W-R（カス上がり対策ボタンダイ -ストレ-ト・レギュラ-タイプ- のみ）-MT-C
SRP-SDR13-35-P5.25-W2.82-R0.40-MT1.50-C0.105

出荷日

■ノーマル
・D4～32

 2 日目出荷
急ストークA早割

ストークA

・D38～56
・
 3 日目出荷
急ストークA早割

ストークA

[ ! ]ストークA早割は刃先形状タイプのみ

■α処理®  （SRP-・SRAP-）
・D4～32
 6 日目出荷
・D38～56
・
 7 日目出荷
[ NG ]α処理®はストーク適用不可
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式-L（LC）-P（PC）-W（WC）-R-MT-C-（BC・HC・TC・CKC・MKC…etc.）
SRP-SDD13-35-P5.58-W2.25  -MT1.50-C0.105-LKC
追加工記号刃先形状

刃先PC
WC		刃先径変更
min：P＞PC≧P・Wmin≧1.00
WWC2
     指定0.01mm単位
[ ! ]のみPC1.00～1.99の場合、b＝4になります。
max：P＜PC≦P・Kmax＋0.2
WWC
     指定0.01mm単位
BC刃先長変更
PBmax.
1.00～1.99
2.00～3.99
4.00～		3
5
6
1≦BC≦Bmax.
1≦BC≦b
指定0.1mm単位		刃先長変更
1≦BC＜b
指定0.1mm単位
PKC刃先径公差変更
P ＋0.010 ⇒ ＋0.0050 		刃先径公差変更
P・W±0.01⇒＋0.010
追加工記号刃先形状

全長LC全長変更 10≦LC＜L
指定0.1mm単位(LKC・LKZ併用のx場合0.01mm単位指定可)
[ ! ]導入部は(L－LC)分短くなります。
SLC全長変更・全長公差変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
LC
全長変更		＋LKC
全長公差変更
L＋0.4+0.2 ⇒ ＋0.050 
(L寸法0.01mm単位指定可)
LKC全長公差変更
L＋0.4+0.2 ⇒ ＋0.050 
(LC併用の場合、L寸法0.01mm単位指定可)
LKZ全長公差変更
L＋0.4+0.2 ⇒ ＋0.010 		[ NG ]L(LC)＜16適用不可
[ NG ]D＞25適用不可
(LC併用の場合、L寸法0.01mm単位指定可)
その他KC廻り止め
一面加工
[ NG ]D4～6適用不可		廻り止め
位置変更
指定1゜単位
WKC廻り止め平行加工(2面)
[ NG ]D4～6適用不可
[ ! ]     形状はKC併用可
KM浮き防止用キー溝加工
[ NG ]D＜6適用不可 [ NG ]WKC･ANF併用不可
[ ! ]D＝6の時、刃先形状はのみ適用
Dhℓ
615≦ℓ＜L
指定0.1mm単位
81.5
10
13
16
202
25
[ ! ]KM加工は廻り止め加工の対称位置になります。

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］ カス上がり対策ボタンダイ　－ツバ付・レギュラ-タイプ－
α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

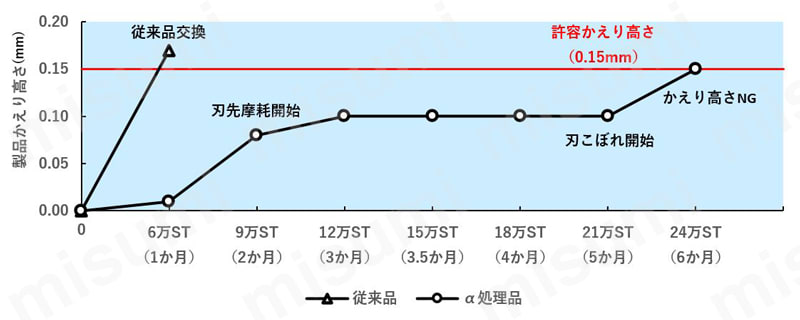

■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
