カス上がり対策ボタンダイ　－ツバ付・刃先長固定タイプ－ -ノーマル・α処理®-

カス上がり対策ボタンダイ　－ツバ付・刃先長固定タイプ－ -ノーマル・α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...

詳細情報を確認する

(i)ご注意

  • 刃先にストレート部が無い分、標準タイプよりも安価にお求めいただけます。
  • α処理®品はエコノミータイプの単価が標準タイプよりも高くなる場合があります。詳細はWOSをご確認ください。
  • α処理®の適用範囲はP≧1です。

無料3D-CADライブラリー申し込み受付中

型番

未確定4,370件の候補があります。

Loading...

商品情報

外形図・製品仕様

エコノミータイプ カス上がり対策ボタンダイ　－ツバ付・レギュラ-タイプ－
[ ! ]エコノミータイプには刃先にストレート部B（2mm）がありません。
カス上がり対策ボタンダイ　－ツバ付・レギュラ-タイプ－ 刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P－0.4≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]P≧W [ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- [ ! ]P≧W
[ ! ]P－2R≧1.5
  （P寸ストレート部1.5mm以上）
[ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-
[ ! ]0.15≦R＜カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- [ ! ]P＞W [ ! ]P＞W
[ ! ]カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- ≧1.5
  （P寸ストレート部1.5mm以上）



[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

シャンク径
D [ T ]公差		[ M ]材質[ H ]母材硬度D寸法型式
ノーマルα処理®
m5SKD11相当60～63HRC6～56SR-EMHDSRP-EMHD
SR-EHD□SRP-EHD□
粉末ハイス鋼64～67HRC6～25SR-EPMHDSRP-EPMHD
SR-EPHD□SRP-EPHD□
+0.005/0SKD11相当60～63HRC6～16SRA-EMHDSRAP-EMHD
SRA-EHD□SRAP-EHD□
粉末ハイス鋼64～67HRC6～16SRA-EPMHDSRAP-EPMHD
SRA-EPHD□SRAP-EPHD□

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式L指定0.01mm単位0.005mm単位bdHT

カス上がり対策ボタンダイ -ツバ付・エコノミータイプ-

カス上がり対策ボタンダイ -ツバ付・エコノミータイプ-

カス上がり対策ボタンダイ -ツバ付・エコノミータイプ-

MT※C※
TypeDmin.Pmax.P・Kmax.P・WminR（被加工材板厚）（クリアランス）
（SKD11相当）61620222528303235  1.00～3.003.001.00
0.15〜w未満
2
カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-  のみ		MT≧0.15

被加工材板厚は
0.15mm以上より
ご指定頂けます。		C≧0.010

クリアランスは、
0.010mm以上より
ご指定頂けます。


カス上がり対策ボタンダイ -ツバ付・エコノミータイプ-

33.495
 （D m5）（D +0.005/0）8162022252830323540 1.00～4.004.001.0044.411
（ノーマル）（α処理®）（ノーマル）（α処理®）10162022252830323540（45）2.00～6.006.001.2066.413

SR-EMHDSRP-EMHDSRA-EMHDSRAP-EMHD13162022252830323540（45）3.00～8.008.001.5088.416
SR-EHDDSRP-EHDDSRA-EHDDSRAP-EHDD16162022252830323540（45）5.00～10.0010.002.0010.619
SR-EHDRSRP-EHDRSRA-EHDRSRAP-EHDR（20）162022252830323540（45）7.00～12.0012.003.0012.623
SR-EHDESRP-EHDESRA-EHDESRAP-EHDE（22）162022252830323540（45）8.00～14.0014.003.0014.625
SR-EHDGSRP-EHDGSRA-EHDGSRAP-EHDG（25）162022252830323540（45）10.00～16.0016.003.0016.628
     （32）1620222528303235  15.00～20.0020.004.0020.635
     （38）16202225 30 35  19.00～26.0026.005.0026.641
     （45） 202225 30 35  25.00～35.0035.006.0036.048
     （50） 202225 30 35  33.00～40.0040.007.0041.053
     （56） 202225 30 35  38.00～45.0045.008.0046.059
（粉末ハイス鋼）616202225 30 35  1.00～3.003.001.0033.495
 （D m5）（D +0.005/0）816202225 30 35  1.00～4.004.001.0044.411
（ノーマル）
SR-EPMHD

SR-EPHDD

SR-EPHDR

SR-EPHDE

SR-EPHDG		（α処理®）
SRP-EPMHD

SRP-EPHDD

SRP-EPHDR

SRP-EPHDE

SRP-EPHDG		（ノーマル）
SRA-EPMHD

SRA-EPHDD

SRA-EPHDR

SRA-EPHDE

SRA-EPHDG		（α処理®）
SRAP-EPMHD

SRAP-EPHDD

SRAP-EPHDR

SRAP-EPHDE

SRAP-EPHDG		1016202225 30 35  2.00～6.006.001.2066.413

カス上がり対策ボタンダイ -ツバ付・エコノミータイプ-

1316202225 30 35  3.00～8.008.001.5088.416
1616202225 30 35  5.00～10.0010.002.0010.619
（20）16202225 30 35  7.00～12.0012.003.0012.623
（25）16202225 30 35  10.00～16.0016.003.0016.628

※MT（被加工材板厚）およびC（クリアランス）は、カス上がり対策の溝加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]引張強度1177N/mm2（120kgf/mm2）までの被加工材のみに適用可能です。
[ ! ]D＝（20）（22）（25）（32）（38）（45）（50）（56）はシャンク径公差Dm5のみの規格です。
[ ! ]L＝（45）はシャンク径公差Dm5のみの規格です。

注文例

型式-L-P-W-R（カス上がり対策ボタンダイ -ツバ付・エコノミータイプ- のみ）-MT-C
SRP-EMHD13-30-P7.00    -MT1.50-C0.105

出荷日

■ノーマル
・D6～32

 2 日目出荷
急ストークA早割

ストークA

・D38～56
・
 3 日目出荷
急ストークA早割

ストークA

[ ! ]ストークA早割は刃先形状タイプのみ

■α処理®  （SRP-・SRAP-）
・D6～32
 6 日目出荷
・D38～56
・
 7 日目出荷
[ NG ]α処理®はストーク適用不可
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式-L（LC）-P（PC）-W（WC）-R-MT-C-（BC・HC・TC・CKC・MKC…etc.）
SRP-EMHD13-30-P7.00    -MT1.50-C0.105-TC3
追加工記号刃先形状

刃先PC
WC		刃先径変更
min：P＞PC≧P・Wmin≧1.00
WWC2
     指定0.01mm単位
[ ! ]のみPC1.00～1.99の場合、b＝4になります。
max：P＜PC≦P・Kmax＋0.2
WWC
     指定0.01mm単位
全長LC全長変更(刃先部より加工します)
10≦L－(b－1)≦LC＜L
指定0.1mm単位
(LKC・LKZ・CKC・MKC併用の場合 0.01mm単位指定可)
[ ! ]b寸法と導入部は(L－LC)分短くなります。
LKC全長公差変更
L ＋0.4＋0.2 ⇒ ＋0.050
(LC併用の場合、L寸法0.01mm単位指定可)
LKZ全長公差変更
L ＋0.4＋0.2 ⇒ ＋0.010  		[ NG ]L(LC)＜16適用不可
[ NG ]D＞25適用不可
(LC併用の場合、L寸法0.01mm単位指定可)
CKCツバ厚公差・全長公差変更を1つのコードで
加工します。加工限界はTKCとLKCと同様
[ NG ]L(LC)＜16適用不可
TKC
ツバ厚公差変更
T ＋0.30 ⇒ ＋0.020  		＋LKC
全長公差変更
L ＋0.4＋0.2 ⇒ ＋0.050
(TC併用の場合、T寸法0.01mm単位・LC併用の
場合、L寸法0.01mm単位指定可)
MKCツバ厚公差・全長公差変更を1つのコードで加工します。
加工限界はTKMとLKCと同様
[ NG ]L(LC)＜16適用不可
TKM
ツバ厚公差変更
T＋0.30 ⇒    0－0.02		＋LKC
全長公差変更
L ＋0.4＋0.2 ⇒ ＋0.050
(TC併用の場合、T寸法0.01mm単位・LC併用の
場合、L寸法0.01mm単位指定可)
追加工記号刃先形状

ツバ部KCツバ部廻り止め
一面加工		廻り止め
位置変更
指定1゜単位
WKC廻り止め平行加工(2面)
[ ! ]   形状はKC併用可
KFC廻り止め0゜と
角度指定
加工(2面)
指定1゜単位		廻り止め0゜と
角度指定
加工(2面)
指定1゜単位
[ NG ]KC・WKC併用不可
[ NG ]L(LC)＜16,D＞25
     適用不可		[ NG ]KC・WKC併用不可
[ NG ]L(LC)＜16,D＞25
     適用不可
HCツバ径変更
D≦HC＜H
指定0.1mm単位
TCツバ厚変更 2≦TC＜T 指定0.1mm単位
(TKC・TKM・CKC・MKC併用の場合 0.01mm単位指定可)
[ ! ]全長Lは(T－TC)分短くなります。
    LC併用の場合、全長はLCと同じです。
TKCツバ厚公差変更
T＋0.30 ⇒ ＋0.020  		[ NG ]L(LC)＜16適用不可
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差変更
T＋0.30 ⇒    0－0.02  		[ NG ]L(LC)＜16適用不可
(TC併用の場合、T寸法0.01mm単位指定可)
RCリテーナ面に対してツバ部を－0.04～0に加工
[ NG ]L(LC)＜30適用不可
その他SKCシャンク部フラット面加工(1面)
[ ! ]D≧8　　 L(LC)≧20に適用
[ NG ]KC・WKC・KFC併用不可

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］ カス上がり対策ボタンダイ　－ツバ付・レギュラ-タイプ－
α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

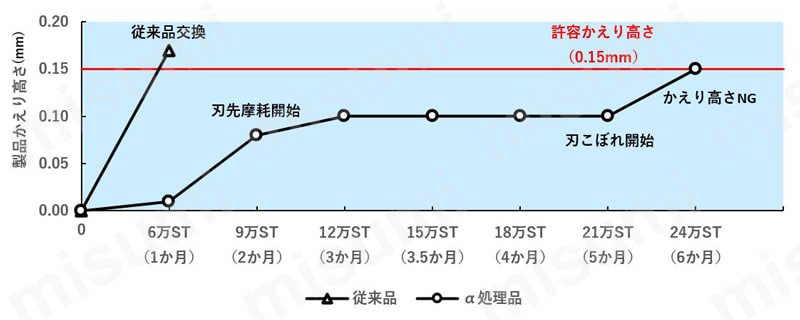

■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。

カス上がり対策ボタンダイ　－ツバ付・エコノミータイプ－
