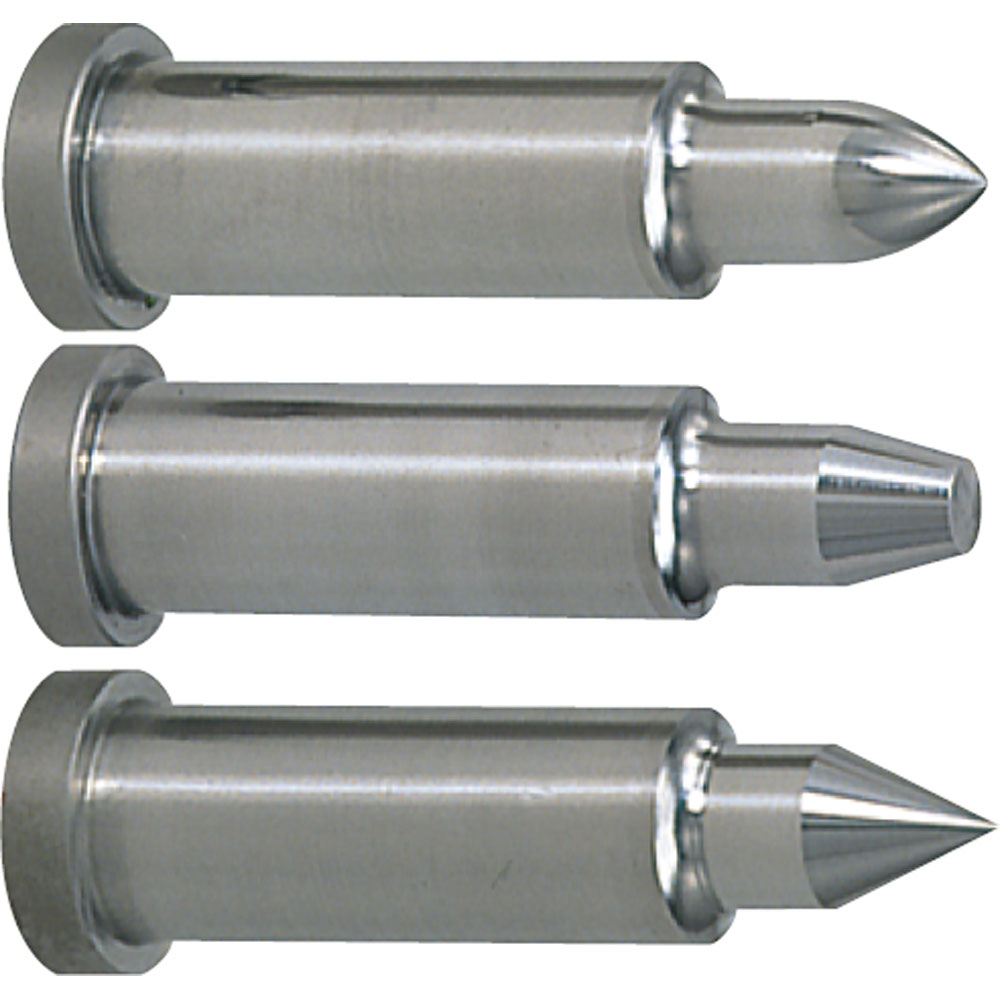

パイロットエジェクタブシュ
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
被加工材が薄板の場合に、パイロットパンチによる被加工材の吊り上げを防止するため...
-
- 材質：
- SKD11相当
-
- 表面処理：
- なし
商品情報
外形図・製品仕様
材質 SKD11相当
硬度 60～63HRC
規格表
| 型式 | L | 指定0.01mm単位 | B | d | H | |
|---|---|---|---|---|---|---|
| Type | D | min. P max. | ||||
| MEG | 4 | 10 | 1.00 ～ 2.00 | 2 | 2.4 | 5 |
| 5 | 1.00 ～ 3.00 | 4 | 3.2 | 6 | ||
| 6 | 2.50 ～ 4.00 | 10 | - | 9 | ||
| 8 | 3.00 ～ 6.00 | 11 | ||||
| 10 | 5.00 ～ 8.00 | 13 | ||||
注文例
出荷日
追加工
関連情報
● 順送型で薄い材料を加工する場合、材料のパイロットパンチへの喰い付きを防止します。
● 丸線コイルスプリング P.1529
型番リスト
- 表示件数:
| 型番 |
D（シャンク径）(mm) |
L(全長)(mm) |
P(ガイド部径)(mm) |
PC(ガイド部径変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
4
|
10
|
1 ～ 2
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
5
|
10
|
1 ～ 3
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
6
|
10
|
2.5 ～ 4
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
8
|
10
|
3 ～ 6
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
8
|
10
|
-
|
2.5 ～ 5.99
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
10
|
10
|
5 ～ 8
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
10
|
10
|
-
|
2.5 ～ 7.99
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
被加工材が薄板の場合に、パイロットパンチによる被加工材の吊り上げを防止するためのブシュです。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
パイロットエジェクタブシュのレビュー
他に小さい穴あけ（径1.0～1.9）でストリッパプレ－トに設置して、ピアスパンチの
ブレ防止に使用したことがあります。
