欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.303

規格拡大

評価 3.6平均満足度3.6 この商品のレビューをみる（3件）

通常価格(税別): -

税込価格: -

シャンクに廻り止め用のフラット面を設けたジェクタパンチです。コーティングを施し...

詳細情報を確認する

厚板打ち抜き用有無：

無
先端形状：

1段
シャンク(取付部)形状：

欠円
T（ツバ厚/板厚）(mm)：

5

無料3D-CADライブラリー申し込み受付中

型番

未確定18,090件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

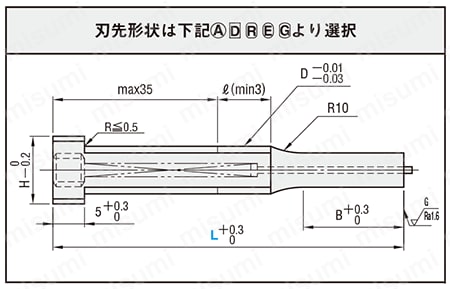

外形図・製品仕様

TiCNコーティングの刃先端面の研磨はコーティング前に行っております。
ジェクタピンの飛び出し量の求め方（参考値） P.354

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D +0.005/0	D4～6 SKH51相当 61～64HRC	ノーマル G-SJ G-SJV		刃先長さ（B） X＞L＞S
	D8～25 SKD11相当 60～63HRC	ノーマル G-SJ G-SJV
	粉末ハイス鋼 64～67HRC	ノーマル G-PJ G-PJV
	粉末ハイス鋼 64～67HRC 表面3000HV	TiCNコーティング GH-PJ GH-PJV

規格表

型式				L							指定0.01mm単位					B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・ Kmax.	W max.	P・ Wmin.	R
ノーマル G-SJ G-PJ バネ強化タイプ（D8～25） G-SJV G-PJV TiCNコーティング GH-PJ バネ強化タイプ（D8～25） GH-PJV			（4）	40	50	60	70	80			1.00～2.80	3.97	2.80	1.00		8	7
			（5）	40	50	60	70	80			2.00～3.80	4.97	3.80	2.00			8
			（6）	40	50	60	70	80			2.00～4.80	5.97	4.80	2.00			9
			8	（40）	50	60	70	80	90	100	3.00～5.80	7.97	5.80	3.00		13	11
			10	（40）	50	60	70	80	90	100	3.00～7.80	9.97	7.80	3.00			13
			13	（40）	50	60	70	80	90	100	6.00～10.80	12.97	10.80	6.00			16
			16	（40）	（50）	60	70	80	90	100	10.00～13.80	15.97	13.80	6.00		19	19
			20	（40）	（50）	60	70	80	90	100	13.00～17.80	19.97	17.80	6.00			23
			25	（40）	（50）	60	70	80	90	100	18.00～22.80	24.97	22.80	6.00			28
			（4）		50	60	70	80			1.00～2.80	3.97	2.80	2.00		13	7
			（5）		50	60	70	80			2.00～3.80	4.97	3.80	2.00			8
			（6）		50	60	70	80			2.00～4.80	5.97	4.80	2.00			9
			8		50	60	70	80	90	100	3.00～5.80	7.97	5.80	3.00		19	11
			10		50	60	70	80	90	100	3.00～7.80	9.97	7.80	3.00			13
			13		50	60	70	80	90	100	6.00～10.80	12.97	10.80	6.00			16
			16			60	70	80	90	100	10.00～13.80	15.97	13.80	6.00		25	19
			20			60	70	80	90	100	13.00～17.80	19.97	17.80	6.00			23
			25			60	70	80	90	100	18.00～22.80	24.97	22.80	6.00			28
ノーマル G-SJ バネ強化タイプ（D8～25） G-SJV			（5）			60	70	80			2.00～13.80	4.97	3.80	3.50		25	8
			（6）			60	70	80			2.00～14.80	5.97	4.80	3.50		25	9
			8				70	80	90	100	3.00～15.80	7.97	5.80	5.00		30	11
			10				70	80	90	100	3.00～17.80	9.97	7.80	6.00			13
			13				70	80	90	100	6.00～10.80	12.97	10.80	6.00			16
			16					80	90	100	10.00～13.80	-			-	40	19
			20					80	90	100	13.00～17.80						23
			25					80	90	100	18.00～22.80						28

	D＝3～ 6a＝0.5 D寸法が3～6のとき、a部は0.5mmになります。 D＝8～25a＝1 D寸法が8～25のとき、a部は1mmになります。

G-SJV, G-PJV, GH-PJVのばね定数は、G-SJ, G-PJ, G-SJの2倍です。
：P・K＞D-0.05ℓ＝0 刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
D（4）（5）（6）はG-SJ, G-PJ, GH-PJのみの規格です。バネ強化タイプはD8～25のみになります。
L（40）B＝8 全長が（40）の場合、刃先長さは一律 8mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例

出荷日

追加工

P.350

型番リスト

表示件数:

型番	ジェクタ	刃先形状	材質	表面処理	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	LCT(ツバ厚公差変更+全長変更)(mm)	LMT(ツバ厚公差変更+全長変更)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

G-PJAL4-[50-80/10]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-[50-80/10]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	50 ～ 80	-	-	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LC[39-49.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	39 ～ 49.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LC[39-49.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	39 ～ 49.9	-	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LC[50.1-59.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	50.1 ～ 59.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LC[50.1-59.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	50.1 ～ 59.9	-	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LC[60.1-69.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	60.1 ～ 69.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LC[60.1-69.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	60.1 ～ 69.9	-	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LC[70.1-79.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	70.1 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LC[70.1-79.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	70.1 ～ 79.9	-	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LCT[39-49.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	39 ～ 49.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LCT[39-49.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	-	39 ～ 49.9	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LCT[50.1-59.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	50.1 ～ 59.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LCT[50.1-59.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	-	50.1 ～ 59.9	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LCT[60.1-69.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	60.1 ～ 69.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LCT[60.1-69.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	-	60.1 ～ 69.9	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LCT[70.1-79.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	70.1 ～ 79.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LCT[70.1-79.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	-	70.1 ～ 79.9	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LMT[39-49.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	-	39 ～ 49.9	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LMT[39-49.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	-	-	39 ～ 49.9	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LMT[50.1-59.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	-	50.1 ～ 59.9	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LMT[50.1-59.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	-	-	50.1 ～ 59.9	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LMT[60.1-69.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	-	60.1 ～ 69.9	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LMT[60.1-69.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	-	-	60.1 ～ 69.9	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LMT[70.1-79.9/0.1]-P[1-2.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	-	70.1 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
G-PJAL4-LMT[70.1-79.9/0.1]-PC[0.9-0.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	4	-	-	-	-	70.1 ～ 79.9	0.9 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-[50-80/10]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-[50-80/10]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	50 ～ 80	-	-	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LC[39-49.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	39 ～ 49.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LC[39-49.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	39 ～ 49.9	-	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LC[50.1-59.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	50.1 ～ 59.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LC[50.1-59.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	50.1 ～ 59.9	-	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LC[60.1-69.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	60.1 ～ 69.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LC[60.1-69.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	60.1 ～ 69.9	-	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LC[70.1-79.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	70.1 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LC[70.1-79.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	70.1 ～ 79.9	-	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LCT[39-49.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	39 ～ 49.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LCT[39-49.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	-	39 ～ 49.9	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LCT[50.1-59.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	50.1 ～ 59.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LCT[50.1-59.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	-	50.1 ～ 59.9	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LCT[60.1-69.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	60.1 ～ 69.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LCT[60.1-69.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	-	60.1 ～ 69.9	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LCT[70.1-79.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	70.1 ～ 79.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LCT[70.1-79.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	-	70.1 ～ 79.9	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LMT[39-49.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	-	39 ～ 49.9	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LMT[39-49.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	-	-	39 ～ 49.9	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LMT[50.1-59.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	-	50.1 ～ 59.9	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LMT[50.1-59.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	-	-	50.1 ～ 59.9	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LMT[60.1-69.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	-	60.1 ～ 69.9	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LMT[60.1-69.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	-	-	60.1 ～ 69.9	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LMT[70.1-79.9/0.1]-P[2-3.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	-	70.1 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
G-PJAL5-LMT[70.1-79.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	5	-	-	-	-	70.1 ～ 79.9	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL6-[50-80/10]-P[2-4.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	6	2 ～ 4.8	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL6-[50-80/10]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	6	-	50 ～ 80	-	-	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL6-LC[39-49.9/0.1]-P[2-4.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	6	2 ～ 4.8	-	39 ～ 49.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL6-LC[39-49.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	6	-	-	39 ～ 49.9	-	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL6-LC[50.1-59.9/0.1]-P[2-4.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	6	2 ～ 4.8	-	50.1 ～ 59.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL6-LC[50.1-59.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	6	-	-	50.1 ～ 59.9	-	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PJAL6-LC[60.1-69.9/0.1]-P[2-4.8/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	6	2 ～ 4.8	-	60.1 ～ 69.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PJAL6-LC[60.1-69.9/0.1]-PC[1.8-1.99/0.01]	標準タイプ	丸形	粉末ハイス鋼	なし	L	6	-	-	60.1 ～ 69.9	-	-	1.8 ～ 1.99	-	-	-	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

シャンクに廻り止め用のフラット面を設けたジェクタパンチです。コーティングを施していないノーマルタイプと、耐摩耗性を向上させたTiCNコーティングから選択可能です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－	欠円シャンクショルダーパンチ　-ノーマル・TiCNコーティング-	欠円シャンクタップ付パンチ　-ノーマル・TiCNコーティング-	欠円シャンクジェクタパンチ　-RXコーティング・HXコーティング-	欠円シャンクタップ付パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-	欠円シャンクショルダーパンチ　-RXコーティング・HXコーティング-	欠円シャンクショルダーパンチ　-WPC®処理・HWコーティング-	欠円シャンクジェクタパンチ　-WPC®処理・HWコーティング（TiCN＋WPC®処理）-	欠円シャンクジェクタパンチ－DLCコーティング・NWコーティング(DLC+WPC®処理)－	欠円シャンクタップ付パンチ　-DLCコーティング・NWコーティング-	欠円シャンクショルダーパンチ－DLCコーティング・NWコーティング－	欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)	レギュラーパンチ標準材質SKD11相当－DLCコーティング－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	DAYTON
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	お見積り	3日目	お見積り	3日目	3日目	お見積り	お見積り	お見積り	お見積り	9日目
厚板打ち抜き用有無	無	無	無	無	無	無	無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段
シャンク(取付部)形状	欠円	欠円	欠円タップ付	欠円	欠円タップ付	欠円	-	欠円	欠円	欠円タップ付	欠円	欠円	標準
T（ツバ厚/板厚）(mm)	5	5	-	5	-	5	5	5	5	-	5	5	-

back next

欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－のレビュー

評価 3.6 平均満足度：3.6 3件のレビュー

星５

33%
星４

33%
星３

0%
星２

33%
星１

0%

レビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

金型用

評価 4.0満足度：4.02023/04/17

金型用の部品として使用しています。作業の際、少し長さが足りずに他の部品にて代用することがあります。形状は適していることが多いので、この商品の長さの長いものが販売されることを希望します。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

金型交換部品に使用

評価 5.0満足度：5.02022/01/27

定量メンテナンス時に金型パンチをコーティングパンチに変更、寿命、耐久性、メンテナンス周期を延長するため変更した。コストダウンに繋がる

もっと読む閉じる

0人が参考にしています。

製品加工に使っています

評価 2.0満足度：2.02020/10/21

当社で製作してい製品、板厚2mmのステンレス材に穴加工用として使っています。今まで付いていたパンチーが破損したので、交換用としてミスミから購入しました。板厚1.2mmのステンレス材ですと問題ありませんが板厚2mmですと、フランジ部で破損します。

もっと読む閉じる

ミスミからのコメント

この度はレビューご投稿頂きまして誠にありがとうございます。
SUS・ハイテン材等の高強度材でパンチつば部が破損する場合は、厚板打抜き用パンチを推奨いたします。
金型構造上、厚板パンチへの切替が難しい場合、ジェクタパンチではなく通常パンチに代えることでも、つばの強度は若干改善します。
引き続きご愛顧の程よろしくお願い致します。

0人が参考にしています。

3件全て見る

パンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

ショルダーパンチ

評価 4.8

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ジェクタパンチ

評価 4.6

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ジェクタパンチ -TiCNコーティング-

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～
ミスミ

ショルダーパンチ -TiCNコーティング-

評価 4.3

通常価格(税別)： -

通常出荷日： 2日目～
ミスミ

ジェクタパンチ　-ディコート処理-

評価 4.6

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

ジェクタパンチ－HWコーティング（TiCN＋WPC®処理）－

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～
DAYTON

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

全長ショートショルダーパンチ

評価 4.2

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

ショルダーパンチ　ディコート処理

評価 4.4

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－

評価 3.7

通常価格(税別)： -

通常出荷日： 3日目
