欠円シャンクショルダーパンチ　-ノーマル・TiCNコーティング-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.295

規格拡大

評価 4.4平均満足度4.4 この商品のレビューをみる（7件）

通常価格(税別): -

税込価格: -

シャンクに廻り止め用のフラット面を設けたショルダーパンチです。コーティングを施...

詳細情報を確認する

厚板打ち抜き用有無：

無
先端形状：

1段
ジェクタ：

なし
シャンク(取付部)形状：

欠円
T（ツバ厚/板厚）(mm)：

5

無料3D-CADライブラリー申し込み受付中

型番

未確定7,368件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

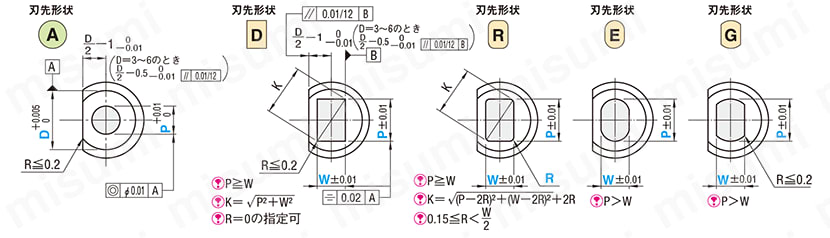

外形図・製品仕様

TiCNコーティングの刃先端面の研磨はコーティング前に行っております。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D +0.005/0	SKD11相当 60～63HRC	ノーマル G-SP		刃先長さ（B） X＞L＞S
	SKH51相当 61～64HRC	ノーマル G-SH
	粉末ハイス鋼 64～67HRC	ノーマル G-PH
	SKH51相当 61～64HRC 表面3000HV	TiCNコーティング GH-SH
	粉末ハイス鋼 64～67HRC 表面3000HV	TiCNコーティング GH-PH

規格表

型式				L							指定0.01mm単位					B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	W max.	P・Wmin.	R
ノーマル G-SP G-SH G-PH TiCN コーティング GH-SH GH-PH			3	40	50	60	70	80	90	100	1.00～1.80	-				8	5
			4	40	50	60	70	80	90	100	1.00～2.80	3.97	2.80	1.00			7
			5	40	50	60	70	80	90	100	2.00～3.80	4.97	3.80	1.20			8
			6	40	50	60	70	80	90	100	2.00～4.80	5.97	4.80	1.50			9
			8	（40）	50	60	70	80	90	100	3.00～5.80	7.97	5.80	2.00		13	11
			10	（40）	50	60	70	80	90	100	3.00～7.80	9.97	7.80	2.50			13
			13	（40）	50	60	70	80	90	100	6.00～10.80	12.97	10.80	3.00			16
			16	（40）	50	60	70	80	90	100	10.00～13.80	15.97	13.80	4.00		19	19
			20	（40）	50	60	70	80	90	100	13.00～17.80	19.97	17.80	5.00			23
			25	（40）	50	60	70	80	90	100	18.00～22.80	24.97	22.80	6.00			28
			3	40	50	60	70	80	90	100	1.00～1.80	-				13	5
			4		50	60	70	80	90	100	1.00～2.80	3.97	2.80	2.00			7
			5		50	60	70	80	90	100	2.00～3.80	4.97	3.80	2.00			8
			6		50	60	70	80	90	100	2.00～4.80	5.97	4.80	2.00			9
			8		50	60	70	80	90	100	3.00～5.80	7.97	5.80	2.50		19	11
			10		50	60	70	80	90	100	3.00～7.80	9.97	7.80	2.50			13
			13		50	60	70	80	90	100	6.00～10.80	12.97	10.80	3.00			16
			16			60	70	80	90	100	10.00～13.80	15.97	13.80	4.00		25	19
			20			60	70	80	90	100	13.00～17.80	19.97	17.80	5.00			23
			25			60	70	80	90	100	18.00～22.80	24.97	22.80	6.00			28
			3		50	60	70	80	90	100	1.20～1.80	-				19	5
			4		50	60	70	80	90	100	1.20～2.80	3.97	2.80	2.00		19	7
			5			60	70	80	90	100	2.00～3.80	4.97	3.80	3.50		25	8
			6			60	70	80	90	100	2.00～4.80	5.97	4.80	3.50		25	9
			8			60	70	80	90	100	3.00～5.80	7.97	5.80	5.00		30	11
			10			60	70	80	90	100	3.00～7.80	9.97	7.80	5.00			13
			13			60	70	80	90	100	6.00～10.80	12.97	10.80	5.00			16
			16				70	80	90	100	10.00～13.80	-			-	40	19
			20				70	80	90	100	13.00～17.80						23
			25				70	80	90	100	18.00～22.80						28

D＝3～ 6a＝0.5 D寸法が3～6のとき、a部は0.5mmになります。 D＝8～25a＝1 D寸法が8～25のとき、a部は1mmになります。

：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（40）B＝8 全長が（40）の場合、刃先長さは一律 8mmになります。

注文例

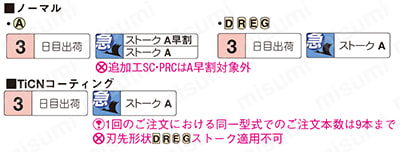

出荷日

追加工

P.1771

型番リスト

表示件数:

型番	刃先形状	材質	表面処理	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	LCT(ツバ厚公差変更+全長変更)(mm)	LMT(ツバ厚公差変更+全長変更)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

G-PHAL3-[40-100/10]-P[1-1.8/0.01]	丸形	粉末ハイス鋼	なし	L	3	1 ～ 1.8	40 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL3-[40-100/10]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	なし	L	3	-	40 ～ 100	-	-	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PHAL3-LC[27-99.9/0.1]-P[1-1.8/0.01]	丸形	粉末ハイス鋼	なし	L	3	1 ～ 1.8	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL3-LC[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	なし	L	3	-	-	27 ～ 99.9	-	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PHAL3-LCT[27-99.9/0.1]-P[1-1.8/0.01]	丸形	粉末ハイス鋼	なし	L	3	1 ～ 1.8	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL3-LCT[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	なし	L	3	-	-	-	27 ～ 99.9	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PHAL3-LMT[27-99.9/0.1]-P[1-1.8/0.01]	丸形	粉末ハイス鋼	なし	L	3	1 ～ 1.8	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
G-PHAL3-LMT[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	なし	L	3	-	-	-	-	27 ～ 99.9	0.5 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PHAL4-[50-100/10]-P[1-2.8/0.01]	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL4-[50-100/10]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	なし	L	4	-	50 ～ 100	-	-	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PHAL4-LC[27-99.9/0.1]-P[1-2.8/0.01]	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL4-LC[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	なし	L	4	-	-	27 ～ 99.9	-	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PHAL4-LCT[27-99.9/0.1]-P[1-2.8/0.01]	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL4-LCT[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	なし	L	4	-	-	-	27 ～ 99.9	-	0.5 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PHAL4-LMT[27-99.9/0.1]-P[1-2.8/0.01]	丸形	粉末ハイス鋼	なし	L	4	1 ～ 2.8	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
G-PHAL4-LMT[27-99.9/0.1]-PC[0.5-0.99/0.01]	丸形	粉末ハイス鋼	なし	L	4	-	-	-	-	27 ～ 99.9	0.5 ～ 0.99	-	-	-	10	1個	-( - )	3日目
G-PHAL5-[50-100/10]-P[2-3.8/0.01]	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL5-[50-100/10]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	なし	L	5	-	50 ～ 100	-	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PHAL5-LC[27-99.9/0.1]-P[2-3.8/0.01]	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL5-LC[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	なし	L	5	-	-	27 ～ 99.9	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PHAL5-LCT[27-99.9/0.1]-P[2-3.8/0.01]	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL5-LCT[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	なし	L	5	-	-	-	27 ～ 99.9	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PHAL5-LMT[27-99.9/0.1]-P[2-3.8/0.01]	丸形	粉末ハイス鋼	なし	L	5	2 ～ 3.8	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
G-PHAL5-LMT[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	なし	L	5	-	-	-	-	27 ～ 99.9	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PHAL6-[50-100/10]-P[2-4.8/0.01]	丸形	粉末ハイス鋼	なし	L	6	2 ～ 4.8	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL6-[50-100/10]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	なし	L	6	-	50 ～ 100	-	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PHAL6-LC[27-99.9/0.1]-P[2-4.8/0.01]	丸形	粉末ハイス鋼	なし	L	6	2 ～ 4.8	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL6-LC[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	なし	L	6	-	-	27 ～ 99.9	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PHAL6-LCT[27-99.9/0.1]-P[2-4.8/0.01]	丸形	粉末ハイス鋼	なし	L	6	2 ～ 4.8	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL6-LCT[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	なし	L	6	-	-	-	27 ～ 99.9	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PHAL6-LMT[27-99.9/0.1]-P[2-4.8/0.01]	丸形	粉末ハイス鋼	なし	L	6	2 ～ 4.8	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
G-PHAL6-LMT[27-99.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	なし	L	6	-	-	-	-	27 ～ 99.9	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
G-PHAL8-[50-100/10]-P[3-5.8/0.01]	丸形	粉末ハイス鋼	なし	L	8	3 ～ 5.8	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL8-[50-100/10]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	なし	L	8	-	50 ～ 100	-	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
G-PHAL8-LC[27-99.9/0.1]-P[3-5.8/0.01]	丸形	粉末ハイス鋼	なし	L	8	3 ～ 5.8	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	なし	L	8	-	-	27 ～ 99.9	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
G-PHAL8-LCT[27-99.9/0.1]-P[3-5.8/0.01]	丸形	粉末ハイス鋼	なし	L	8	3 ～ 5.8	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL8-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	なし	L	8	-	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
G-PHAL8-LMT[27-99.9/0.1]-P[3-5.8/0.01]	丸形	粉末ハイス鋼	なし	L	8	3 ～ 5.8	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
G-PHAL8-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	なし	L	8	-	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
G-PHAL10-[50-100/10]-P[3-7.8/0.01]	丸形	粉末ハイス鋼	なし	L	10	3 ～ 7.8	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL10-[50-100/10]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	なし	L	10	-	50 ～ 100	-	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
G-PHAL10-LC[27-99.9/0.1]-P[3-7.8/0.01]	丸形	粉末ハイス鋼	なし	L	10	3 ～ 7.8	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	なし	L	10	-	-	27 ～ 99.9	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
G-PHAL10-LCT[27-99.9/0.1]-P[3-7.8/0.01]	丸形	粉末ハイス鋼	なし	L	10	3 ～ 7.8	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL10-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	なし	L	10	-	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
G-PHAL10-LMT[27-99.9/0.1]-P[3-7.8/0.01]	丸形	粉末ハイス鋼	なし	L	10	3 ～ 7.8	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
G-PHAL10-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	なし	L	10	-	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
G-PHAL13-[50-100/10]-P[6-10.8/0.01]	丸形	粉末ハイス鋼	なし	L	13	6 ～ 10.8	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL13-[50-100/10]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	なし	L	13	-	50 ～ 100	-	-	-	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
G-PHAL13-LC[27-99.9/0.1]-P[6-10.8/0.01]	丸形	粉末ハイス鋼	なし	L	13	6 ～ 10.8	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL13-LC[27-99.9/0.1]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	なし	L	13	-	-	27 ～ 99.9	-	-	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
G-PHAL13-LCT[27-99.9/0.1]-P[6-10.8/0.01]	丸形	粉末ハイス鋼	なし	L	13	6 ～ 10.8	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL13-LCT[27-99.9/0.1]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	なし	L	13	-	-	-	27 ～ 99.9	-	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
G-PHAL13-LMT[27-99.9/0.1]-P[6-10.8/0.01]	丸形	粉末ハイス鋼	なし	L	13	6 ～ 10.8	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
G-PHAL13-LMT[27-99.9/0.1]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	なし	L	13	-	-	-	-	27 ～ 99.9	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
G-PHAL16-[60-100/10]-P[10-13.8/0.01]	丸形	粉末ハイス鋼	なし	L	16	10 ～ 13.8	60 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL16-[60-100/10]-PC[5-9.99/0.01]	丸形	粉末ハイス鋼	なし	L	16	-	60 ～ 100	-	-	-	5 ～ 9.99	-	-	-	10	1個	-( - )	3日目
G-PHAL16-LC[27-99.9/0.1]-P[10-13.8/0.01]	丸形	粉末ハイス鋼	なし	L	16	10 ～ 13.8	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
G-PHAL16-LC[27-99.9/0.1]-PC[5-9.99/0.01]	丸形	粉末ハイス鋼	なし	L	16	-	-	27 ～ 99.9	-	-	5 ～ 9.99	-	-	-	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

シャンクに廻り止め用のフラット面を設けたショルダーパンチです。コーティングを施していないノーマルタイプと、耐摩耗性を向上させたTiCNコーティングから選択可能です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品欠円シャンクショルダーパンチ　-ノーマル・TiCNコーティング-	欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－	欠円シャンクタップ付パンチ　-ノーマル・TiCNコーティング-	欠円シャンクジェクタパンチ　-RXコーティング・HXコーティング-	欠円シャンクジェクタパンチ　-WPC®処理・HWコーティング（TiCN＋WPC®処理）-	欠円シャンクショルダーパンチ　-WPC®処理・HWコーティング-	欠円シャンクショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)	欠円シャンクジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-	欠円シャンクショルダーパンチ－DLCコーティング・NWコーティング－	欠円シャンクタップ付パンチ -HWコーティング（TiCNコーティング＋WPC®処理）-	欠円シャンクショルダーパンチ　-RXコーティング・HXコーティング-	欠円シャンクジェクタパンチ－DLCコーティング・NWコーティング(DLC+WPC®処理)－	欠円シャンクタップ付パンチ　-DLCコーティング・NWコーティング-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	お見積り	3日目	3日目	お見積り	お見積り	お見積り	3日目	お見積り	お見積り	お見積り
厚板打ち抜き用有無	無	無	無	無	無	無	無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段
ジェクタ	なし	-	なし	-	-	なし	なし	-	なし	なし	なし	-	なし
シャンク(取付部)形状	欠円	欠円	欠円タップ付	欠円	欠円	-	欠円	欠円	欠円	欠円タップ付	欠円	欠円	欠円タップ付
T（ツバ厚/板厚）(mm)	5	5	-	5	5	5	5	5	5	-	5	5	-

back next

欠円シャンクショルダーパンチ　-ノーマル・TiCNコーティング-のレビュー

評価 4.4 平均満足度：4.4 7件のレビュー

星５

57%
星４

29%
星３

14%
星２

0%
星１

0%

レビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

高評価レビュー

金型用

評価 5.0満足度：5.02022/12/07

この商品は自社の金型の工程で使用しているものです。何も問題なく使えています。自社の金型に丁度あうものを選択・購入していることもあり、普通につかえています。ショルダーパンチとしての機能についても充分良いものだと思います。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

金型用

評価 5.0満足度：5.02022/12/07

もっと読む閉じる

1人が参考にしています。

金型用

評価 5.0満足度：5.02023/03/23

金型用の部品のほとんどをミスミから購入しています。そのため他メーカーのものと比較をしたことはなく、品質的に難があるということはないと感じています。金型のサイズに合わせて購入でき、製品づくりにおいても順調で不満な点はありません。

もっと読む閉じる

0人が参考にしています。

順送金型の構成部品

評価 4.0満足度：4.02022/09/14

異形特殊製品用の順送金型構成部品として購入しました。コーティングの質が良いため穴精度が良く、パンチの荒れも少ないので金型のもちに改善が見られました。

もっと読む閉じる

0人が参考にしています。

金型メンテ

評価 3.0満足度：3.02022/03/04

楕円タイプの形状に使用しています。
コーティング付があるので、メンテサイクルの向上となっています。

もっと読む閉じる

0人が参考にしています。

金型

評価 5.0満足度：5.02022/02/09

この商品は、自社で金型に使用しています。永年使用しているので、ここが特にいいといえるようなところはあまり考えたことはありませんが、自社の規格に合っているものが選定されているので、作業性等も良く、満足しています。

もっと読む閉じる

0人が参考にしています。

7件全て見る

パンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

ショルダーパンチ

評価 4.8

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ジェクタパンチ

評価 4.6

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ジェクタパンチ -TiCNコーティング-

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～
ミスミ

ショルダーパンチ -TiCNコーティング-

評価 4.3

通常価格(税別)： -

通常出荷日： 2日目～
ミスミ

ジェクタパンチ　-ディコート処理-

評価 4.6

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

ジェクタパンチ－HWコーティング（TiCN＋WPC®処理）－

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～
DAYTON

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

全長ショートショルダーパンチ

評価 4.2

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

ショルダーパンチ　ディコート処理

評価 4.4

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－

評価 3.7

通常価格(税別)： -

通常出荷日： 3日目
