ジェクタパンチ　ラップ仕上げ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.119

一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

刃先にラップ仕上げを施したジェクタパンチです。摺動性、耐焼付性、耐凝着性が向上...

詳細情報を確認する

厚板打ち抜き用有無：

無
先端形状：

1段
表面処理：

ラップ仕上げ
シャンク(取付部)形状：

標準
T（ツバ厚/板厚）(mm)：

5

無料3D-CADライブラリー申し込み受付中

型番

未確定24,421件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細 P.63

関連ページ
ラップ仕上げ P.1725

• ジェクタ穴詳細は、ジェクタパンチブランク P.350

• ジェクタピン詳細は、ジェクタピンセット P.355

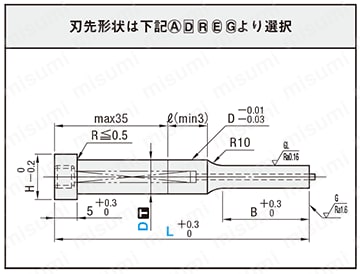

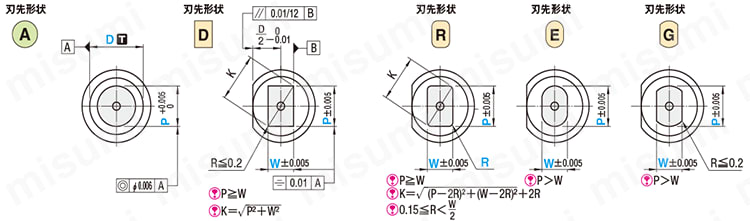

外形図・製品仕様

ジェクタピンの飛び出し量の求め方（参考値） P.354

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	D4～6 SKH51相当 61～64HRC	L-SJ L-SJV		刃先長さ（B） X＞L＞S
	D8～25 SKD11相当 60～63HRC	L-SJ L-SJV
	粉末ハイス鋼 64～67HRC	L-PJ L-PJV
D +0.005/0	D4～6 SKH51相当 61～64HRC	AL-SJ AL-SJV
	D8～25 SKD11相当 60～63HRC	AL-SJ AL-SJV
	粉末ハイス鋼 64～67HRC	AL-PJ AL-PJV

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L							指定0.001mm単位			0.01mm	B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） L-SJ L-PJ バネ強化タイプ（D8～25） L-SJV L-PJV （D +0.005/0） AL-SJ AL-PJ バネ強化タイプ（D8～25） AL-SJV AL-PJV			（4）	40	50	60	70	80			1.000～3.990	3.970	1.000		8	7
			（5）	40	50	60	70	80			2.000～4.990	4.970	2.000			8
			（6）	40	50	60	70	80			2.000～5.990	5.970	2.000			9
			8	（40）	50	60	70	80	90	100	3.000～7.990	7.970	3.000		13	11
			10	（40）	50	60	70	80	90	100	3.000～9.990	9.970	3.000			13
			13	（40）	50	60	70	80	90	100	6.000～12.990	12.970	6.000			16
			16	（40）	（50）	60	70	80	90	100	10.000～15.990	15.970	6.000		19	19
			20	（40）	（50）	60	70	80	90	100	13.000～19.990	19.970	6.000			23
			25	（40）	（50）	60	70	80	90	100	18.000～24.990	24.970	6.000			28
			（4）		50	60	70	80			1.000～3.990	3.970	2.000		13	7
			（5）		50	60	70	80			2.000～4.990	4.970	2.000			8
			（6）		50	60	70	80			2.000～5.990	5.970	2.000			9
			8		50	60	70	80	90	100	3.000～7.990	7.970	3.000		19	11
			10		50	60	70	80	90	100	3.000～9.990	9.970	3.000			13
			13		50	60	70	80	90	100	6.000～12.990	12.970	6.000			16
			16			60	70	80	90	100	10.000～15.990	15.970	6.000		25	19
			20			60	70	80	90	100	13.000～19.990	19.970	6.000			23
			25			60	70	80	90	100	18.000～24.990	24.970	6.000			28
（D_m5） L-SJ バネ強化タイプ（D8～25） L-SJV （D +0.005/0） AL-SJ バネ強化タイプ（D8～25） AL-SJV			（5）			60	70	80			2.000～4.990	4.970	3.500		25	8
			（6）			60	70	80			2.000～5.990	5.970	3.500		25	9
			8				70	80	90	100	3.000～7.990	7.970	5.000		30	11
			10				70	80	90	100	3.000～9.990	9.970	6.000			13
			13				70	80	90	100	6.000～12.990	12.970	6.000			16
			16					80	90	100	10.000～15.990	-		-	40	19
			20					80	90	100	13.000～19.990					23
			25					80	90	100	18.000～24.990					28

L-SJV, L-PJV, AL-SJV, AL-PJVのばね定数は、L-SJ, L-PJ, AL-SJ, AL-PJの2倍です。
：P＞D-0.03 ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
D（4）（5）（6）はL-SJ, L-PJ, AL-SJ, AL-PJのみの規格です。バネ強化タイプはD8 ～ 25のみになります。
L（40）B＝6 全長が（40）の場合、刃先長さは一律 6mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律 13mmになります。

注文例

出荷日

追加工

P.350

型番リスト

表示件数:

型番	ジェクタ	刃先形状	材質	シャンク径D公差	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	LCT(ツバ厚公差変更+全長変更)(mm)	LMT(ツバ厚公差変更+全長変更)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AL-PJAL4-[50-80/10]-P[1-3.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL4-[50-80/10]-PC[0.9-0.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	-	50 ～ 80	-	-	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL4-LC[39-79.9/0.1]-P[1-3.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	39 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL4-LC[39-79.9/0.1]-PC[0.9-0.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	-	-	39 ～ 79.9	-	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL4-LCT[39-79.9/0.1]-P[1-3.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	-	39 ～ 79.9	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL4-LCT[39-79.9/0.1]-PC[0.9-0.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	-	-	-	39 ～ 79.9	-	0.9 ～ 0.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL4-LMT[39-79.9/0.1]-P[1-3.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	-	-	39 ～ 79.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL4-LMT[39-79.9/0.1]-PC[0.9-0.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	4	-	-	-	-	39 ～ 79.9	0.9 ～ 0.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL5-[50-80/10]-P[2-4.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL5-[50-80/10]-PC[1.8-2/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	-	50 ～ 80	-	-	-	1.8 ～ 2	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL5-LC[39-79.9/0.1]-P[2-4.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	39 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL5-LC[39-79.9/0.1]-PC[1.8-2/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	39 ～ 79.9	-	-	1.8 ～ 2	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL5-LCT[39-79.9/0.1]-P[2-4.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	-	39 ～ 79.9	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL5-LCT[39-79.9/0.1]-PC[1.8-2/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	-	39 ～ 79.9	-	1.8 ～ 2	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL5-LMT[39-79.9/0.1]-P[2-4.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	-	-	39 ～ 79.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL5-LMT[39-79.9/0.1]-PC[1.8-2/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	-	-	39 ～ 79.9	1.8 ～ 2	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL6-[50-80/10]-P[2-5.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL6-[50-80/10]-PC[1.8-2/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	-	50 ～ 80	-	-	-	1.8 ～ 2	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL6-LC[39-79.9/0.1]-P[2-5.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	39 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL6-LC[39-79.9/0.1]-PC[1.8-2/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	39 ～ 79.9	-	-	1.8 ～ 2	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL6-LCT[39-79.9/0.1]-P[2-5.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	-	39 ～ 79.9	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL6-LCT[39-79.9/0.1]-PC[1.8-2/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	-	39 ～ 79.9	-	1.8 ～ 2	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL6-LMT[39-79.9/0.1]-P[2-5.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	-	-	39 ～ 79.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL6-LMT[39-79.9/0.1]-PC[1.8-2/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	-	-	39 ～ 79.9	1.8 ～ 2	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL8-[50-100/10]-P[3-7.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL8-[50-100/10]-PC[2.5-3/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	-	50 ～ 100	-	-	-	2.5 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL8-LC[39-99.9/0.1]-P[3-7.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	39 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL8-LC[39-99.9/0.1]-PC[2.5-3/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	39 ～ 99.9	-	-	2.5 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL8-LCT[39-99.9/0.1]-P[3-7.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	-	39 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL8-LCT[39-99.9/0.1]-PC[2.5-3/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	-	39 ～ 99.9	-	2.5 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL8-LMT[39-99.9/0.1]-P[3-7.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	-	-	39 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL8-LMT[39-99.9/0.1]-PC[2.5-3/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	-	-	39 ～ 99.9	2.5 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL10-[50-100/10]-P[3-9.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL10-[50-100/10]-PC[2.8-3/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	-	50 ～ 100	-	-	-	2.8 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL10-LC[39-99.9/0.1]-P[3-9.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	39 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL10-LC[39-99.9/0.1]-PC[2.8-3/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	39 ～ 99.9	-	-	2.8 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL10-LCT[39-99.9/0.1]-P[3-9.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	-	39 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL10-LCT[39-99.9/0.1]-PC[2.8-3/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	-	39 ～ 99.9	-	2.8 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL10-LMT[39-99.9/0.1]-P[3-9.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	-	-	39 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL10-LMT[39-99.9/0.1]-PC[2.8-3/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	-	-	39 ～ 99.9	2.8 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL13-[50-100/10]-P[6-12.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL13-[50-100/10]-PC[5-6/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	-	50 ～ 100	-	-	-	5 ～ 6	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL13-LC[39-99.9/0.1]-P[6-12.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	39 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL13-LC[39-99.9/0.1]-PC[5-6/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	39 ～ 99.9	-	-	5 ～ 6	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL13-LCT[39-99.9/0.1]-P[6-12.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	-	39 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL13-LCT[39-99.9/0.1]-PC[5-6/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	-	39 ～ 99.9	-	5 ～ 6	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL13-LMT[39-99.9/0.1]-P[6-12.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	-	-	39 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL13-LMT[39-99.9/0.1]-PC[5-6/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	-	-	39 ～ 99.9	5 ～ 6	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL16-[60-100/10]-P[10-15.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	60 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL16-[60-100/10]-PC[8-10/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	-	60 ～ 100	-	-	-	8 ～ 10	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL16-LC[39-99.9/0.1]-P[10-15.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	-	39 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL16-LC[39-99.9/0.1]-PC[8-10/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	-	-	39 ～ 99.9	-	-	8 ～ 10	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL16-LCT[39-99.9/0.1]-P[10-15.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	-	-	39 ～ 99.9	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL16-LCT[39-99.9/0.1]-PC[8-10/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	-	-	-	39 ～ 99.9	-	8 ～ 10	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL16-LMT[39-99.9/0.1]-P[10-15.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	-	-	-	39 ～ 99.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL16-LMT[39-99.9/0.1]-PC[8-10/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	16	-	-	-	-	39 ～ 99.9	8 ～ 10	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL20-[60-100/10]-P[13-19.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	20	13 ～ 19.99	60 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL20-[60-100/10]-PC[9-13/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	20	-	60 ～ 100	-	-	-	9 ～ 13	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL20-LC[39-99.9/0.1]-P[13-19.99/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	20	13 ～ 19.99	-	39 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
AL-PJAL20-LC[39-99.9/0.1]-PC[9-13/0.001]	標準タイプ	丸形	粉末ハイス鋼	+0.005/0	L	20	-	-	39 ～ 99.9	-	-	9 ～ 13	-	-	-	10	1個	-( - )	2日目一部当日出荷可能

詳細情報

基本情報

基本情報

刃先にラップ仕上げを施したジェクタパンチです。摺動性、耐焼付性、耐凝着性が向上します。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ジェクタパンチ　ラップ仕上げ	ショルダーパンチ　ラップ仕上げ	ジェクタパンチ　-ディコート処理-	ジェクタパンチ	ショルダーパンチ　ディコート処理	ショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-	ジェクタパンチ -TiCNコーティング-	ジェクタパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-	ショルダーパンチ	ショルダーパンチ -TiCNコーティング-	ショルダー2段パンチ -HWコーティング（TiCN＋WPC®処理）-	ショルダー2段パンチ	ショルダー2段パンチ -TiCNコーティング-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	2日目～当日出荷可能	2日目～当日出荷可能	3日目	2日目～当日出荷可能	3日目	お見積り	2日目～	4日目	2日目～当日出荷可能	2日目～	2日目～	2日目～	2日目～
厚板打ち抜き用有無	無	無	無	無	無	無	無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	2段	2段	2段
表面処理	ラップ仕上げ	ラップ仕上げ	ディコート	なし	ディコート	RWコーティング	TiCN（XCN)コーティング	RWコーティング	なし	TiCN（XCN)コーティング	HWコーティング	なし	TiCN（XCN)コーティング
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準
T（ツバ厚/板厚）(mm)	5	5	5	5	5	5	5	5	5	5	5	5	5

back next

ジェクタパンチ　ラップ仕上げのレビュー

評価 4.5 平均満足度：4.5 2件のレビュー

星５

50%
星４

50%
星３

0%
星２

0%
星１

0%

レビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

プレス金型部品

評価 4.0満足度：4.02018/08/02

アルミのプレス金型に使用しました。通常のジェクタパンチでは側面にアルミの粉が溜まってトラブルになったので

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

金型

評価 5.0満足度：5.02022/07/21

この商品は自社で金型に使用しています。以前から継続して使用しているものですので使い勝手等も熟知しているものになります。この商品の精度、硬度等についても自社取り扱いの鋼材に合わせて使用していますので、満足しています。

もっと読む閉じる

0人が参考にしています。

2件全て見る

パンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

ショルダーパンチ

評価 4.8

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ジェクタパンチ

評価 4.6

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ジェクタパンチ -TiCNコーティング-

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～
ミスミ

ショルダーパンチ -TiCNコーティング-

評価 4.3

通常価格(税別)： -

通常出荷日： 2日目～
ミスミ

ジェクタパンチ　-ディコート処理-

評価 4.6

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

ジェクタパンチ－HWコーティング（TiCN＋WPC®処理）－

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～
DAYTON

ジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

全長ショートショルダーパンチ

評価 4.2

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

ショルダーパンチ　ディコート処理

評価 4.4

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－

評価 3.7

通常価格(税別)： -

通常出荷日： 3日目
