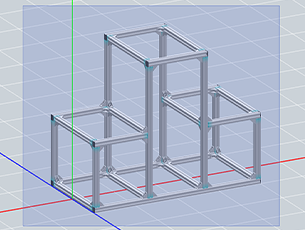

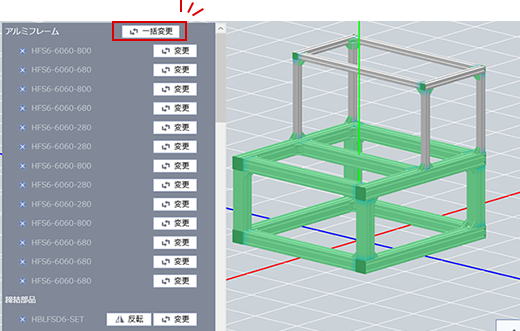

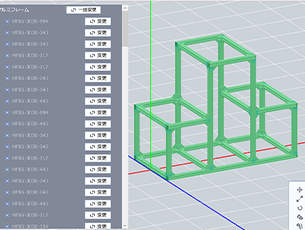

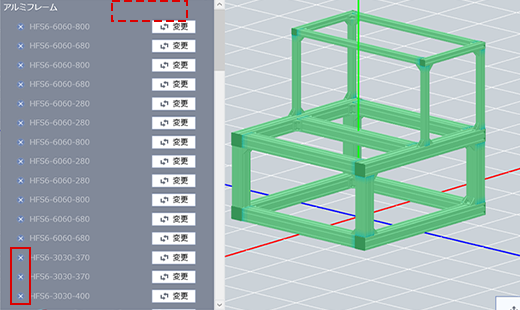

Ｍｙページ 　|　商品を検索する（ＴＯＰへ）     MISUMI FRAMES 通信 - すぐに使えるお役立ち情報を発信！ (Vol.46 - 2025年1月17日号)     実践！設計変更   アルミフレームを 一括変更する     こんにちは。 MISUMI FRAMESをお使いいただいているお客さまに、読んですぐに使える便利な情報を発信しています。 MISUMI FRAMESでは、作成済の筐体の構成部品を後から変更することができます。 今回は、一括変更機能を使ってアルミフレーム・Nタイプに変更、コストダウンの事例をご紹介します。 アルミフレームだけでなく、付属部品も同様の方法で、 作成済の筐体から色・剛性・コストの観点で後から調整いただけます。   アルミフレームの種類     【豊富なバリエーションなら】   Hタイプ （標準アルミフレーム） 一般的に普及しているスタンダード 塗装による色違い、特殊形状 といった幅広いバリエーションもあり 参考型番：HFS6-3030-1000 ※型番先頭の”H“が目印   【品質強度同等でコストを抑えるなら】   Nタイプ 安価に利用できる 材質・形状の工夫で 品質や強度も従来品と同等 参考型番：NEFS6-3030-1000 ※型番先頭の”N(NE)“が目印      参考） 【用途を絞ればもっとお安く】   Nタイプ （軽量） 形状をさらに工夫 強度は劣るためカバー用途に最適 参考型番：NFSL6-3030-1000 ※型番先頭の”N(NE)“　シリーズ番号前の”L“が目印   Nタイプの詳細はこちら     一括変更でNタイプに変更する     FRAMESでは、作成した筐体のアルミフレームタイプや色を一括変更できます。 ここでは全体コストを抑える目的で、アルミフレームをNタイプに変更する事例を紹介します。 注意）フレーム角数（30角→40角）やシリーズ（6→8シリーズ）を一括変更することはできませんので、          ご注意ください。     【変更前（作成した筐体）】 ・凸型カバー ・30角のアルミフレームのみで構成 （HFS6-3030）⇒Nタイプに変更 ・アルミフレーム端面にはフレームキャップ取り付け   マウスでドラッグし、変更したい部品を範囲選択します。 ※キーボードの「Ctrl」+「A」で全部品選択もできます。 選択した部品の型番一覧が左側に表示されます。     型番一覧の先頭に「アルミフレーム」が表示されます。 選択している部品が1種類の場合、「アルミフレーム」項目横に「一括変更」が表示されますので、 「一括変更」を押下し「アルミフレーム変更」画面に進みます。   「アルミフレーム変更」画面よりフレームタイプの項目から 「HFS（標準）」→「NFS/NEFS（Nタイプ標準）」に変更した後 「適用」を選択することで、まとめてNタイプのアルミフレームに変更できます。     【変更後】 ・凸型カバー ・30角のアルミフレームのみで構成 （NEFS6-3030） ・アルミフレーム端面にはフレームキャップ取り付け       「一括変更」が表示されないとき   全部品選択をしたときに、アルミフレームのシリーズやフレーム角数が 混在する場合は「一括変更」ボタンが表示されません。 　 「一括変更」するには全部品選択した状態から型番左の×印を押して 選択対象から外し、アルミフレームを1種類にすることで表示されます。     HFS6-3030と HFS6-6060が混在 HFS6-3030を 選択対象から外す       ＼ Nタイプと合わせておすすめ！／ FRAMESの注文機能利用で 今なら部材費最大20%OFF   ～2025/3/31までキャンペーン中   【PR】今月のおすすめ商品のご案内     FRAMES非搭載品もございますので、詳しくは商品ページからご確認ください。     おすすめ ロボットスタンド角タイプ 塗装品 ミスミ 代表型番：YST-ES2A-H100 国内主要ロボットメーカー対応。 従来品より大幅コストダウン     ミスミ通常価格(税別): 21,200円～ 最短19日目出荷   商品ページはこちら         おすすめ 4軸卓上ロボット   DOBOT 代表型番:DT-MG400-4R075-01 設置面積がA4用紙よりも小さい4軸多関節協働ロボットアーム。 初心者も安心して使えるソフトウエアつき ミスミ通常価格(税別): 438,000円～ 最短3日目出荷   商品ページはこちら         おすすめ 自立式安全柵ユニット （上下同パネルタイプ） ミスミ   簡易設置用の安全柵は中材に色付きパネルの選択も可能。 追加工で足元にキャスタを付けることもできます。 ミスミ通常価格(税別): 10,420円～ 最短4日目出荷   商品ページはこちら       ※掲載商品は2025年1月17日時点の情報です。   MISUMI FRAMES通信 バックナンバー       今すぐ始められる！ 部材費を安く抑える コツ3選   ● 注文機能『部材費最大10％OFF』の活用 ● アルミフレーム『Nタイプ』の活用 ● パネル『筐体専用樹脂プレート』の活用   > バックナンバーを見る       使いたい部品が見つかる 型番による 商品検索のポイント   ● 型番で検索する方法 ● ボルトなどの構成部品は検索注意   > バックナンバーを見る       アップデート情報 組立見積機能 注文フローの手間削減   ● アップデート詳細   > バックナンバーを見る   ▼以前のMISUMI FRAMES通信を見逃してしまった方はこちらから▼ バックナンバー 一覧を見る       MISUMI FRAMESについてお困りごとはございませんか？   MISUMI FRAMESのサポートページを見る   サポートをご希望の場合はこちらからお問い合わせください   ▼実際のMISUMI FRAMESを使用した設計、「まとめ型番」で注文、 届いた部品の組立までの一連の流れを分かりやすく動画でご紹介         >   ミスミ品はこちら >   取り扱いメーカーはこちら カテゴリから探す   フレーム・サポート部品・ 支柱 コンベヤ・ローラ・ 搬送部品 切削工具 安全・保護用品   ねじ・ボルト・ナット・ ワッシャ・カラー シャフト・ガイド・ ボールねじ・直動部品 工作機工具・治具 物流・保管用品   素材(金属・樹脂・ゴム・ スポンジ・ガラス) 位置決め・治具部品 測定工具・計測機器 環境・衛生用品   空圧機器 ロボット部品 手作業工具 研究・実験・開発用品   配管部品・吐出・ 塗布機器 ハーネス・コネクタ・ ケーブル・配線部品 放電加工用品 プレス金型部品   ベアリング・回転・ 連結・リンク機構部品 制御・受配電・通信・ 電源 化学製品 プラ型用部品   プーリ・歯車・ カップリング・伝動部品 ボックス・ ボックス周辺部品 テープ用品 射出成形用部品     ・ご注文内容やお取り引き全般に関するお問い合わせ ミスミお客様サービス窓口  Tel 0120-343-066（9:00～18:00） （日曜日・年末年始は除く） ・配信元 ： 株式会社ミスミ　東京都千代田区九段南1-6-5　九段会館テラス
